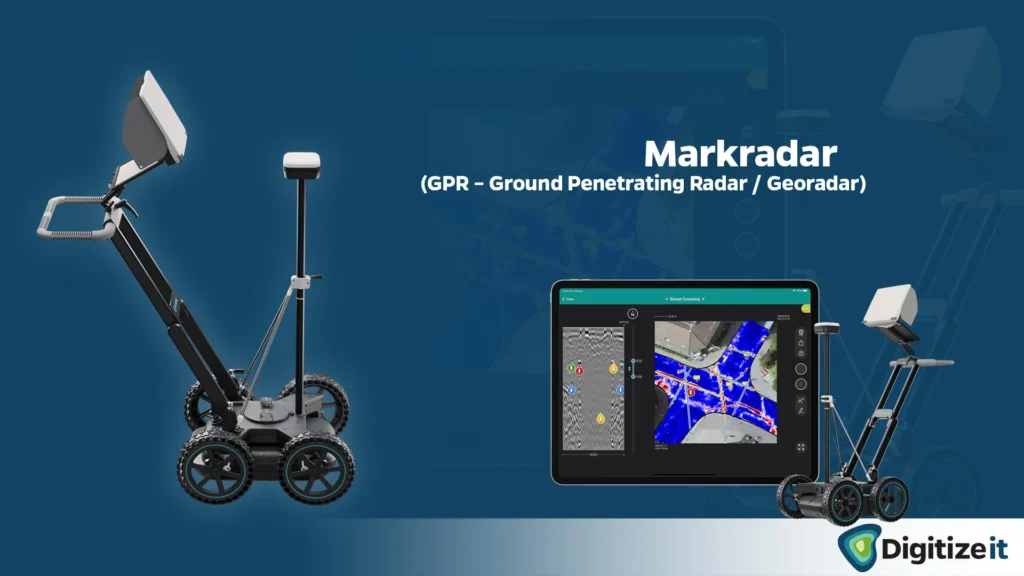

(GPR – Ground Penetrating Radar / Georadar) för bygg- och anläggningsbranschen.
Vad är markradar?
Markradar är en teknik som ger en detaljerad bild av vad som finns under markytan – innan ni börjar gräva. Det minskar risken för oväntade hinder och skador, vilket sparar både tid och pengar.
Vad kan vi se under ytan?
Kablar (el,fiber mm)
Rör (betong, plast, eternit mm)
Brunnar & Kammare
Föremål i mark
mm
Grundvatten nivå
Berggrund
Jordlager
Torvlager
mm
Historia
Gamla schakter
Arkeologiska fynd
Armering och ledningar (läge i plan och höjd)
Betongslitage (Avstånd mellan armering och yta i betong)
Deformering av armering
Broar (körbanor slitage mm)
Sättningar (orsaker mm)
Vägkroppens mående (hur skikten ser ut)
Beläggningstjocklek
Slukhål
Sättningar (orsaker mm)
Agro Dräneringar i åkrar
Natur
Träds rotutbredning
Att använda markradar för kartering ger en exakt bild av befintliga installationer i marken, inklusive deras position i både plan och höjd. Denna data kan integreras i maskinstyrningssystem, vilket gör det möjligt för maskinförare att med centimeters precision se var redskapet befinner sig i förhållande till ledningar och rör. Detta minskar risken för skador på kritisk infrastruktur.
Traditionell kabelanvisning erbjuder ofta begränsad noggrannhet, medan en georadarkartering ger en exakt placering – inklusive djupangivelser i korrekt plushöjd. Dessutom kan även svårupptäckta installationer som fiberkablar (som saknar ledningsförmåga) identifieras, liksom rör av olika material och storlekar.
Enbart kabelskador kostade samhället uppskattningsvis 400 miljoner kronor under 2024. Att genomföra en markradarkartering är en liten investering jämfört med de kostnader och problem som kan uppstå vid skador på befintlig infrastruktur. Med rätt information undviker du oväntade hinder och säkerställer ett smidigare projekt
Markradar – Insikt under ytan
Markradar (GPR – Ground Penetrating Radar), även kallad Georadar, är en avancerad teknik som ger detaljerad information om förhållandena under markytan. Den används inom en rad olika områden, från infrastruktur och byggnation till geologi och arkeologi.
Säker och effektiv planering med markradar
Vid förläggning av ledningar är det avgörande att förstå markförhållanden såsom djup till berg, förekomst av block, schaktbarhet samt placering av befintliga ledningar och kablar. Att schakta utan att ha denna information kan bli mycket kostsamt. Med markradarteknik kan ledningar lokaliseras i förväg, vilket minimerar risker och sparar tid och pengar.
Insamlad data kan levereras i CAD-format eller visualiseras i Google Earth, vilket ger en tydlig överblick över undersökningsområdet. Vid rätt användning är markradar en mycket kostnadseffektiv lösning.
Hur fungerar markradar?
Markradar fungerar på ett liknande sätt som ett ekolod – men istället för att skanna under vattenytan används den för att analysera markens struktur ovanifrån.
Användningsområden
✅ Vägar och infrastruktur – Mät tjockleken på asfalterade vägar eller lokalisera nedgrävda ledningar.
✅ Betongkonstruktioner – Identifiera armeringsstänger, stålbalkar, håligheter, sprickor, rör och ingjutna detaljer.
✅ Geologi – Fastställ berggrundens nivå, lokalisera grundvatten eller analysera istäcken.
✅ Arkeologi – Upptäck lämningar av byggnader, gravar eller andra historiska föremål utan att gräva.
Ett exempel på arkeologisk användning av markradar är vid utgrävningarna på Birka, Sveriges första stad. Med hjälp av tekniken har forskare kunnat kartlägga tidigare husstrukturer och identifiera exakta platser för vidare undersökning.
